Micro inversor solar de onda senoidal mppt, 500w, modo de
descarga de bateria ajuste, 12v, 24v, 36v e 48v
Inversor de gravata de onda senoidal pura 500w mppt, painel solar e modos de interruptor de bateria, potência de descarga de bateria ajustável
Potência nominal | 500w | ||||||||||
Entrada (dc) | |||||||||||
Faixa de tensão aberta pv | 16v-28v | 26v-45v | 39v-60v | 55v-90v | 85v-130v | 120-180v | |||||
Potência de entrada pv max (w) | 590w | ||||||||||
Faixa de tensão mppt (v) | 11-21vdc | 22-34vdc | 33-47vdc | 44v-70vdc | 66-100vdc | 90-140v | |||||
Eficiência de rastreamento mpp | > 99% | ||||||||||
Corrente máx. dc (a) | 40a | 30a | 20a | 15a | 10a | 10a | |||||
Adequado para tensão da bateria (v) | 12v | 24v | 36v | 48v ou 60v | 72v | 96v | |||||
Proteção de baixa tensão da bateria (v) | 11v | 22v | 33v | 44v ou 55v | 66v | 88v | |||||
Saída (ac) | |||||||||||
Saída ac max modo pv (w) | 500 | ||||||||||
Modo de bateria potência máxima de saída | 250w | 320w | 350w | 350w | 350w | 350w | |||||
Faixa de saída ac | 220vac (190-260vac) ou 120vac (90-135vac) | ||||||||||
Faixa de frequência | 50hz (48 ~ 52) ou 60hz (58 ~ 62) | ||||||||||
Fator de potência | > 98% | ||||||||||
Thd | <5% | ||||||||||
Mudança de fase | <1% | ||||||||||
Eficiência real estável/120v | 85% | 86% | 87% | 89% | 90% | 92% | |||||
Eficiência real estável/220v | 86% | 88% | 89% | 90% | 92% | 94% | |||||
Outros dados elétricos | |||||||||||
Proteção | Islanding; curto-circuito; baixa tensão; sobretensão; proteção contra sobretemperatura | ||||||||||
Temperatura de trabalho | '-25 ° c ~ 80 ° c | ||||||||||
Umidade do trabalho | 0% ~ 90% ur não condensação | ||||||||||
Grau de impermeável | Design externo ip22 | ||||||||||
Led show | Led p & g & b | ||||||||||

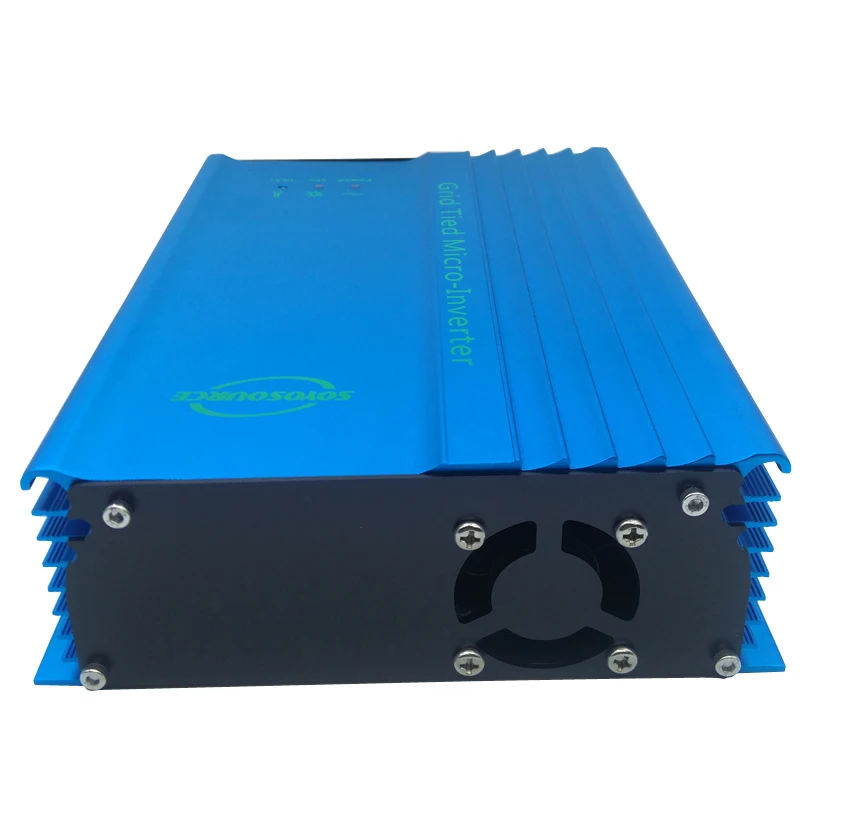

Refrigeração | Ventilador | ||||||||||
Power stand-by | <1w | ||||||||||
Componente correspondente: | Painéis solares monocristalinos, policristalinos e de película fina. | ||||||||||
Dados mecânicos | |||||||||||
Peso líquido | 1.8kg/pc | ||||||||||
Peso bruto | 2.0kgs/pc | ||||||||||
Tamanho da máquina (lxwxh) | Número | ||||||||||
Tamanho da embalagem (lxwxh) | Número |
Modo operacional inversor conectado à rede pv
O inversor amarrado em grade tem um pedido de trabalho automatizado, sem a necessidade de monitorar. Na detecção da saída de energia dos painéis solares, o dispositivo decidirá se a energia foi grande o suficiente para iniciar o processo de conversão. O processo de cobertura inclui 5 modos, inicialização, início com grade, espera, parada, localização de falhas.
Inicialização-quando o botão iniciar está ligado, o painel solar e as linhas de grade conectadas em condições normais, o inversor entra em condições de trabalho.
O modo de início amarrado à grade com grade é quando o inversor começa a converter a corrente direta alimentada do painel solar pv para uma corrente alternativa estável e fluxo para a grade de utilidade. Para permitir a saída máxima de energia, o dispositivo usa a tecnologia de controle mppt para rastrear os raios solares, esta tecnologia promete a máxima eficiência sob diferentes condições de luz do dia e temperatura.
O modo de espera em espera é quando o dispositivo detecta alimentação de energia insuficiente do painel solar, ou o dispositivo detecta o estado anormal, como tensões, frequências e temperaturas que não estão na faixa permitida, o dispositivo entra em modo de espera.
Parar-luz solar insuficiente, portanto, alimentação de energia pv insuficiente para o dispositivo e o dispositivo entra no modo de espera, quando esta condição continua e as tensões dc caem abaixo de 12v por mais de 1 minuto, o dispositivo entrará no modo de parada.
Quando ocorreu erro, o indicador de localização de falha começa a piscar, o dispositivo entrará no modo de parada. Consulte o status de erro de 3.4 no indicador led.
(Bateria) modo de descarga e grade (com modelos de função adj)

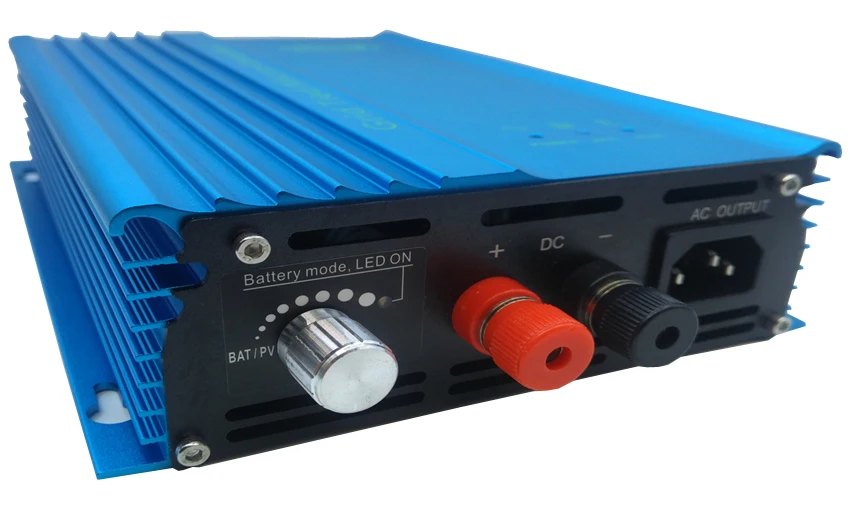

1. a entrada dc do sistema pode ser conectada diretamente à bateria, gire o botão do inversor para a direita no modo de bateria, então a função de rastreamento será desligada, a potência de saída será ajustada da esquerda para a direita, Neste ponto, a potência de saída pode ser ajustada de saída de 60w-350w ou mais arbitrária para garantir que o inversor possa funcionar por muito tempo no status da grade.
2. quando o inversor estiver conectado à descarga da bateria, se a tensão da bateria estiver muito baixa, o inversor irá parar automaticamente e interromper a saída da grade para proteger a bateria contra descarga excessiva para prolongar a vida útil da bateria.
3. diferentes especificações da tensão de entrada do inversor serão usadas com bateria de tensão diferente, o ponto de proteção de tensão da bateria consulte o seguinte
Tensão da bateria | Entrada do inversor | Proteção de baixa tensão da bateria | Proteção de alta tensão da bateria |
Bateria 12v | 16v ~ 28v | 11v | 14.5v |
Bateria 24v | 26v ~ 45v | 21v | 29v |
Bateria 36v | 40v ~ 62v | 33v | 43.5v |
Bateria de 48v | 55v ~ 90v | 44v | 58v |
Bateria 60v | 48v ~ 86v | 55v | 72.5v |
Bateria de 72v | 85v ~ 130v | 66v | 87v |
Bateria 96v | 120v-180v | 88v | 120v |
